阻火呼吸人孔

时间:2016-07-02 16:04
阻火呼吸人孔

ZHXRK500、ZHXRK600型阻火呼吸人孔主要用途:



  阻火呼吸人孔是我厂根据市场需求,参考国内外先进技术资料研制而成。是安装在石油、化工等物料储罐上的安全应急通风装置,通常与阻火呼吸阀配套使用,既能避免因意外原因造成罐内急剧超压或真空时,损坏储罐而发生的事故;又能起到安全阻火作用。是目前国内保护储罐安全的理想装置,产品填补了国内空白。
  产品采用全天候密封结构,以配重来调节吸入阀瓣和泄压盖的开闭,以不锈钢波纹带为阻火层,来阻止火焰的通过,并设双抽屉口,为清洗更换阻火层提供了方便,缩短了时间。总之,该产品具有定压排放、定压吸入、工闭灵活、安全阻火、结构紧凑、密封性能好、安全可靠等优点。

主要技术参数

 1、操作压力 正压:+1765Pa(180mmH2O) 负压:-392Pa(-40mmH2O)
 2、阻火等级:BS 5501:ⅡA级标准化 3、使用温度:+60℃ ~-30℃
 4、适用范围:特别适用于贮存物料以氮气封顶的拱顶常压罐。

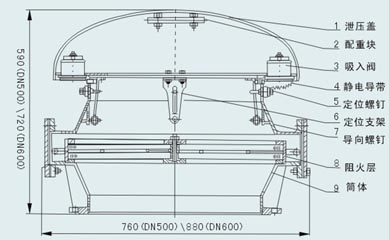

结构示意图

工作原理

  在阻火呼吸阀正常工作情况下,阻火呼吸人孔基本保持密封状态,储罐处于正常压力。当呼吸阀正常工作满足不了因意外原因造成储罐急剧超压时,呼吸人孔的泄压盖自动顶开,进行紧急泄压,使罐内压力保持正常;当罐内压力急剧减压或超真空时,吸入阀便开启急剧吸入大气,维护罐内正常压力;当吸入大气带有火花、火焰 时,阻火层起到“器壁效应”的作用来阻止火焰的通过,以保护储罐的安全。

主体材料



代号
材料牌号
相应牌号
代号
材料牌号
相应牌号
20
CS20
0Cr18Ni11Ti
SS321
0Cr19Ni9
SS304
0Cr17Ni2Mo2
SS316
00Cr19Ni11
SS304L
00Cr17NI14Mo2
SS16L
