SP45F静态流量平衡阀

时间:2016-07-02 16:48
SP45F静态流量平衡阀

静态流量平衡阀概述:
SP45F静态流量平衡阀是一种具有数字锁定特殊功能的调节型阀门,采用直流型阀体结构,具有更好的等百分比流量特性,能够合理地分配流量,有效地解决供热(空调)系统中存在的室温冷热不均问题。同时能准确地调节压降和流量,用以改善管网系统中液体流动状态,达到管网液体平衡和节约源的目的。阀门设有开启度指示、开度锁定装置及用于流量测定的测压小阀,只要在各支路及用户入口装上适当规格的平衡阀,并用专用智能仪表进行一次性调试后锁定,将系统的总水量控制在合理的范围内、从而克服了“大流量,小温差”的不合理现象。该产品是供热系统中的理想产品。既可安装在供水管上,也可以安装在回水管上,一般我们建议安装在回水管上,尤其对于高温环路,为方便调试,更要装在回水管上,安装了平衡阀的供(回)水管不必再设截止阀。




静态流量平衡阀主要零件材料:



零件名称
阀体、阀盖
阀杆
阀瓣
密封垫
材料
灰铸铁、球墨铸铁、铸钢
不锈钢
球墨铸铁
橡胶石棉板



静态流量平衡阀主要技术参数:



公称压力(MPa)
壳体试验压力(MPa)
适用温度
适用介质
特性曲线
安装使用范围
1.6
2.4
≤120℃
水、油等非腐蚀性液体
等百分比
管网系统主干、分支干、室内供水干管、分支立管及多台锅炉

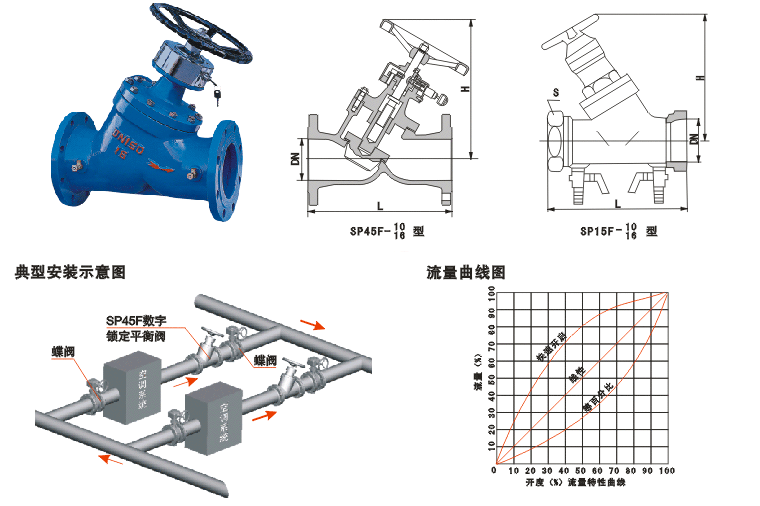

静态流量平衡阀主要连接尺寸:



型号
公称通径(mm)
尺寸(mm)
L
H
SP15F-25
15
100
128
20
115
128
25
125
130
32
140
150
40
160
187
SP45F-16/25
32
180
230
40
200
242
50
230
250
65
290
260
80
310
329
100
350
340
125
400
424
150
480
454
200
550
517
250
622
573
300
698
617
350
787
705
